Produktdetails:
|
Artikel: | Wasserkühlplatte für Elektroautos | Material: | Aluminium 3003 |
---|---|---|---|
Legierung u. Temperament: | 3003 H112, | Farbe: | Die Farbe von Aluminium |
Oberflächenbehandlung: | Isolierbeschichtung, Pulverspray | Anwendungen: | Elektrofahrzeug (Dreirad, Pkw, Kleinbus, Marine, Lkw, Lastwagen ...), kommerzielles ESS, Haushalts-E |
Dienstleistung im Designbereich: | Die Unterstützung | Thermischer und mechanischer Simulationsservice: | JAWOHL |
Verpackung: | Exportiertes Standardpaket / Als Ihre Anfrage | Zellart: | Beutel, prismatische Zellen, zylindrische Zellen (18650, 21700, 3270, 4680, 4695) |
Schlüsselwörter: | Kühlwanne, Kühlplatte aus Aluminium, gelötete Kühlplatte | Merkmale: | Schnelle Wärmeableitung |
Markieren: | Aluminium 3003 Wasserkühlplatte,Aluminium 3003 Ev Batteriekühlplatte,Aluminium 3003 Wasserkühlplatte |

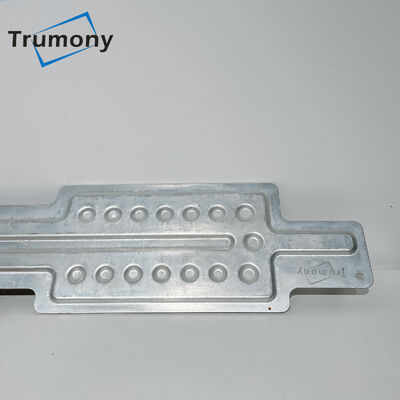

Lithium-Ionen-Batterie-Kühlsystem Wasserkühlungswanne Kühlplatte für Elektrofahrzeuge
Mit zunehmender Energiedichte ist das Flüssigkeitskühlsystem eine ausgereifte Lösung für das Wärmemanagement der Batterie.Im Vergleich zur herkömmlichen Luftkühlung bietet das Flüssigkeitskühlsystem eine höhere thermische Leistung, eine schnelle Wärmeableitung und eine Einsparung von Landfläche.
Das Batteriewärmemanagement ist beim Betrieb eines Elektrofahrzeugs kritisch.Trumony ist auf die Bereitstellung verschiedener Wärmetauscher spezialisiert: Wir können kundenspezifische Formen herstellen, damit die Teile in verschiedene Packungen passen.Das Aluminium wird durch verschiedene Technologien wie Stanzen, Extrudieren, Schweißen, Stanzen, Rollbonden usw. in verschiedene Arten geformt.
Artikel | Wasserkühlplatte für Elektrofahrzeuge |
Größe | Nach deiner Anweisung |
Art der Zellen | EV/ESS-Batteriepack |
Struktur | Strömungspfadplatte + Bodenplatte + Einlass und Auslass + Schnellkupplung |
wird bearbeitet
|
Stanzen/Stanzen, Löten, Schweißen |
Oberflächenbehandlung | Isolierbeschichtung / Pulverspray |
Verwandte Produkte | Schnellverbinder, Wärmeleitmaterial (Silikonpad, Klebstoff), Pumpe usw. |
Dienstleistungen | Kühlrohrdesign, thermische Simulation, Strömungswegdesign, Fertigstellung der Produktionsmachbarkeit |
Entsprechend den verschiedenen Anwendungen und Anforderungen des Wärmemanagements können wir eine Reihe von Batteriekühllösungen anbieten.
1) Gestanzte Kühlplatte für prismatische Zellen / Batteriepack.
2) Extrusionsschlangenrohr für zylindrische Zellen, wie z. B. 21700, 18650, 3270, 4680 große Zellen.
3) Extrudiertes Rohr mit Verteiler für weiches Batteriepack.
4) Rollbond-Kühlplatte zum Heizen / Kühlen.
Unsere Vorteile:
1. Werkzeugentwicklung – wir machen das intern, damit wir erste Tests schnell und genau durchführen können.
2. Herstellung aller Arten von Wärmetauschern – wir können kundenspezifische Formen herstellen, damit die Teile in verschiedene Packungen passen.
3. Unterstützung bei der Konstruktion von Teilen – wir haben ein erfahrenes Ingenieurteam, das professionelle Vorschläge zur Machbarkeit neuer Konstruktionen machen kann.
4. One-Station-Service – wir können Wärmetauscher sowie die zugehörige Isolierung und Silikonmatte herstellen.So kann der Kunde eine integrierte Lösung erhalten
Stichwort:
Wasserkaltband, Flüssigkeitskühlplatte, Schlangenrohr für EV, Harmonikaröhrenkühler, 21700-Batteriekühlrohr, EV-Hersteller, Lithium-Ionen-Batteriekühlung, Aluminiumkühlrohr, Wasserkühlplatte, Kühlrohr, Schlangenrohr für 4680-Zellen, Aluminiumkühlkörper , Kühlplatte für Pkw.
Chemische Zusammensetzung
Legierung | Si | Fe | Cu | Mn | mg | Kr | Zn | v | Ti |
1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
1100 | ≤0,95 (Si+Fe) | 0,05 ~ 0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05 ~ 0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Es kann nach Kundenwunsch angepasst werden!
Mechanische Eigenschaften
Legierung | Temperament | Zugfestigkeit | Ertragsstärke | Verlängerung |
1050 | O/F/H111/H112 | ≥65 MPa | ≥200 MPa | ≥25% |
1100 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
3102 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
3003 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
F: Wie lange dauert es für Muster und Massenproduktion?
A: Normalerweise dauert es 15-20 Tage für neue Formen und kostenlose Muster (innerhalb von 5 kg), nach Bestätigung 25-30 Tage für die Massenproduktion.
F: Welche Methode der Verarbeitungstechnologie?
A: Wir haben eine Lötlinie, eine Stanzlinie, eine Extrusionslinie und eine Prozesslinie mit Rollenknochen.Auch ein CNC-Zentrum ist verfügbar.
F: Wenn wir kein Design haben, können Sie beim Design helfen?
A: Ja, das können wir!Wir haben ein starkes und erfahrenes Designteam.Strömungspfaddesign, thermische Simulation, mechanische Simulation und Designoptimierung werden unterstützt.Bitte teilen Sie uns Ihr Detailprojekt mit, service8@trumony.com, wir würden gerne DFM für Sie durchführen.
F: Wie schnell können Sie einen Prototyp erstellen?
A: Etwa 3 bis 5 Wochen.Die genaue Vorlaufzeit hängt von Ihrem Design- und Produktionsprozess ab.
