Produktdetails:
|
| Artikel: | ESS Batterieflüssigkeitskühlplatte | Spezifikationen: | Nach Ihren Zeichnungen |
|---|---|---|---|
| Prüfung: | Unterwassertest, Bersttest, Salzsprühtest, Stickstoff- und Heliumtest usw. | Sammlerzellen: | Prismatische Zelle für Bodenkühlung, Zylindrische Zelle: 1865, 21700, 32700, 4680, 4695 ... |
| Unterstützter Dienst: | All-in-One-Design, thermische Simulation, Strömungsfeldverteilung ... | Verpackung: | Exportholzverpackung |
| Verfahrenstechnik: | Stanzen, Strangpressen, Stanzen, Biegen, Schweißen, Löten | Schlüsselwörter: | Batterieflüssigkeitskühlplatte, Wasserkühlplatte für prismatische Zelle, rechteckige Batteriekühlpla |
| Anwendungen: | Batteriekühlung für Elektrofahrzeuge, ESS-Batteriekühlung, IGBT-Kühlung | CNC-Zentrum: | JAWOHL |
| Markieren: | ESS-Batterie-Flüssigkeitskühlplatte,ESS-Batterie-Kühlplattenkühlung,Aluminium-Flüssigkeitskühlplatte |
||

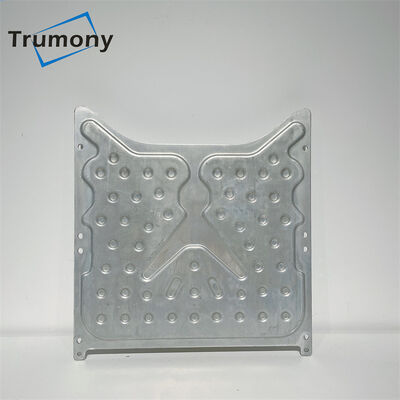

Neue Energiespeicherbatterie-Verpackungs-Aluminium-Flüssigkeitskühlplatte
Der Hauptzweck eines BTMS besteht darin, das Batteriesystem im optimalen Temperaturbereich zu halten und eine gleichmäßige Temperaturschwankung in den Batteriemodulen aufrechtzuerhalten.Das Batteriewärmemanagement ist der kritische Vorgang im ESS/EV.Die Vorteile einer Flüssigkeitskühllösung sind eine hohe Wärmeübertragungsrate, die es der Batterie ermöglicht, einen großen Leistungsimpuls zu bewältigen, und eine effektive Temperaturgleichmäßigkeit.
Trumony ist ein Experte in der Wärmemanagementbranche, der nicht nur Design und Entwicklung von Flüssigkeitskühlungen durchführt, sondern auch Lieferant von Materialien, Komponenten und Baugruppen für Flüssigkeitskühlungen ist.Insbesondere handelt es sich um Wärmetauschteile für Leistungsbatterien, Wärmetauschteile für Energiespeicherbatterien, Wärmetauschteile mit hohem Wärmefluss und neue Flüssigkeitskühlungs-Wärmetauscherteile, Flüssigkeitskühlungsbaugruppen für Leistungsbatterien (Kühlplatte oder Ellbogen, Kasten, Kühler, Gelenke, Rohrleitungen, wärmeleitende Silikonpads), Haushalts-Energiespeicherbaugruppen (Kühlplatten oder Krümmer, Gelenke, Rohrleitungen, Ventilatoren, wärmeleitende Silikonpads, Kondensatoren, Expansionskessel, Magnetventile, Wasserpumpen, Wechselrichter), industrielle Energiespeicherbaugruppe ( Flüssigkeitskühlplatte + Tablett oder integriertes Tablett, Rohrleitung, Wasserkühler, wärmeleitende Silikonmatte).
| Artikel | Aluminium gestanzte Kühlplatte für ESS |
| Spezifikation | Je nach Modul (max. 1,6 x 2,3 m) |
| Verarbeitungstechnologie | Extrudieren, Schweißen, Löten, Prägen, Stanzen, Rollbonden .. |
| Verwandte Produkte | TIM (Wärmemanagementmaterial), Einlass/Auslass, Schnellkupplung, Pumpe, Rohrleitungen usw. |
| Anwendungen | Batteriekühlung für Elektrofahrzeuge, Flüssigkeitskühlung der Power-Batterie, Energiespeicherung für den Haushalt, industrielle Energiespeicherung usw. |
Testfähigkeit:
|
Test der chemischen Zusammensetzung |
JAWOHL |
|
Physikalischer Test & Optiktest |
JAWOHL |
|
Rauheitstest & Härtetest |
JAWOHL |
|
Dehnungstest |
JAWOHL |
|
Salzsprühtest |
JAWOHL |
|
Burst-Test |
JAWOHL |
|
Stickstoff- und Heliumtest |
JAWOHL |
|
Strömungswiderstandstest |
JAWOHL.Innen- und Außenkorrosionstest |
|
Spannungstest |
JAWOHL |
|
Unter Wassertest |
JAWOHL.Überprüfen Sie die Leckage auf Schweißen |
Chemische Zusammensetzung
| Legierung | Si | Fe | Cu | Mn | mg | Kr | Zn | v | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95 (Si+Fe) | 0,05 ~ 0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05 ~ 0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Es kann nach Kundenwunsch angepasst werden!
Mechanische Eigenschaften
| Legierung | Temperament | Zugfestigkeit | Ertragsstärke | Verlängerung |
| 1050 | O/F/H111/H112 | ≥65 MPa | ≥200 MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
FAQ
F: Welche Art von Batteriekühlplatte können Sie anbieten?
EIN:
1) Gestanzte Kühlplatte für prismatische Zellen / Akkupack.
2) Serpentinenrohr für zylindrische Zellen, wie z. B. 21700, 18650, 3270, 4680 große Zelle.
3) Extrudiertes Rohr mit Verteiler für Akkupack.
4) Rollbond-Kühlplatte zum Heizen / Kühlen.
5) FSW-Kühlplatte.
6) CNC-bearbeitete Kühlplatte
F: Welche Methode der Verarbeitungstechnologie?
A: Wir haben eine Lötlinie, eine Stanzlinie, eine Extrusionslinie und eine Prozesslinie mit Rollenknochen.Auch ein CNC-Zentrum ist verfügbar.
F: Wenn wir kein Design haben, können Sie beim Design helfen?
A: Ja, das können wir!Wir haben ein starkes und erfahrenes Designteam.Strömungspfaddesign, thermische Simulation, mechanische Simulation und Designoptimierung werden unterstützt.Bitte teilen Sie uns Ihr Detailprojekt mit, service8@trumony.com, wir würden gerne DFM für Sie durchführen.
F: Wie schnell können Sie einen Prototyp erstellen?
A: Etwa 3 bis 5 Wochen.Die genaue Vorlaufzeit hängt von Ihrem Design- und Produktionsprozess ab.
