Produktdetails:
|
| Produktname: | Abkühlendes Serpentinenband | Rohstoffe: | Aluminium |
|---|---|---|---|
| Legierung u. Temperament: | 3003, 6061, H112 | Oberflächenbehandlung: | Pulverisieren Sie Spray, Isolierungsbeschichtung |
| Anwendung: | Elektro-Mobil, Haushalt ESS, Handels-ESS | Dienstleistung im Designbereich: | Die Unterstützung |
| Thermische Simulation: | Verfügbar | Paket: | Exportstandardholzverpackung |
| Batterietyp: | Rundzelle (18650,21700, 3270, 4680, 4695), prismatische Zellen, Beutel | Schlüsselwörter: | Wassergekühlte Platte, Schlangenrohr für 21700 |
| Markieren: | Serpentinen-Kühlband,Lithium-Ionen-Batterie-Serpentinenband,Schlangenrohr für Nutzfahrzeuge |
||

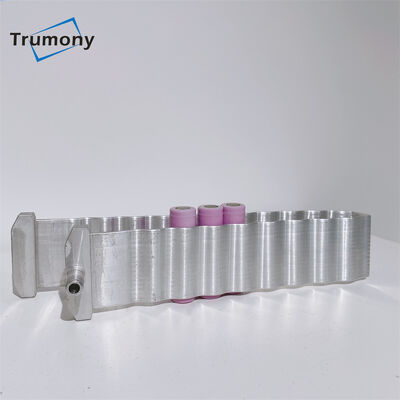

Hochleistungs-Lithium-Ionen-Batterie-Kühlschlangenrohr für Nutzfahrzeuge
Wasserkühlungen werden dank ihrer hohen thermischen Leistung und kompakten Bauweise immer beliebter.Im Vergleich zur herkömmlichen Luftkühlung bietet das Flüssigkeitskühlsystem eine bessere Wärmeableitung und spart Landfläche.
Das Batteriewärmemanagement ist beim Betrieb eines Elektrofahrzeugs sehr kritisch.Trumony ist ein Experte für die Bereitstellung aller Arten von Wärmetauschern: Wir können kundenspezifische Formen herstellen, damit die Teile in verschiedene Pakete passen.Zum BeispielKühlplatte vom Stampftyp für prismatische Zellen / Akkupacks, Extrusionsschlangenrohr für zylindrische Zellen, wie z.
| Produktname | Serpentinen-Kühlband für Elektrofahrzeuge |
| Rohrgröße | Entsprechend Ihrer Grenzgröße55*3 mm für 21700 / 65*3,5 mm für 4680 |
| Art der Zellen | 18650, 21700,32700,4680 Akkuzellen |
| Strukturen | Extrudiertes Aluminiumrohr + Einlass und Auslass + Schnellkupplung |
|
Länge |
Das hängt von deinem Modul ab |
| Oberflächenbehandlung | Isolierbeschichtung / Pulverspritzer |
| Verwandte Produkte | Schnellverbinder, thermisches Schnittstellenmaterial (Siliziumpad), Pumpe usw. |
| Dienstleistungen | Kühlrohrdesign, thermische Simulation, Strömungswegdesign, Fertigstellung der Produktionsmachbarkeit |
Entsprechend den verschiedenen Anwendungen und Anforderungen des Wärmemanagements können wir eine Reihe von Batteriekühllösungen anbieten.
1) Gestanzte Kühlplatte für prismatische Zellen / Batteriepack.
2) Extrusionsschlangenrohr für zylindrische Zellen, wie z. B. 21700, 18650, 3270, 4680 große Zellen.
3) Extrudiertes Rohr mit Verteiler für weiches Batteriepack.
4) Rollbond-Kühlplatte zum Heizen / Kühlen.
Unsere Vorteile:
1) Flexible Designlösungen für alle Arten von Batteriepacks.
(Entsprechend Ihrem Modul stellen Sie kundengebundene Kühlplatte zur Verfügung)
2) Design-Service, wir haben eine Forschungs- und Entwicklungsabteilung, können Design-Finalisierung, Strömungs- und Wärmesimulation durchführen.
3) CNC-Zentrum zur Herstellung von kundenspezifischen Einlass- / Auslassverbindern.
4) Thermisches Schnittstellenmaterial, wie thermisches Silikonpad, Isolierbeschichtung usw.
Stichwort:
Wasserkühlband, Flüssigkeitskühlplatte, Schlangenrohr für EV, Harmonika-Röhrenkühler, 21700 Batteriekühlrohr, EV-Hersteller,Lithium-Ionen-Batteriekühlung, Aluminium-Kühlrohr, Wasserkühlplatte, Kühlrohr, Schlangenrohr für 4680-Zellen.
Chemische Zusammensetzung
| Legierung | Si | Fe | Cu | Mn | mg | Kr | Zn | v | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95 (Si+Fe) | 0,05 ~ 0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05 ~ 0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Es kann nach Kundenwunsch angepasst werden!
Mechanische Eigenschaften
| Legierung | Temperament | Zugfestigkeit | Ertragsstärke | Verlängerung |
| 1050 | O/F/H111/H112 | ≥65 MPa | ≥200 MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
F: Wie lange dauert es für Muster und Massenproduktion?
A: Normalerweise dauert es 15-20 Tage für neue Formen und kostenlose Muster (innerhalb von 5 kg), nach Bestätigung 25-30 Tage für die Massenproduktion.
F: OEM/ODM verfügbar?
A: Ja, wir können!
F: Können Sie beim Design helfen?
A: Ja, das können wir!Wir haben ein starkes und erfahrenes Designteam.
F: Könnten Sie eine Probe zur Verfügung stellen?
A: Ja, es ist uns eine Ehre, Ihnen Muster zur Qualitätsprüfung anzubieten.
F: Wird eine Musterbestellung akzeptiert?
A: Ja, wir akzeptieren eine Musterbestellung und können einen Designservice anbieten!
