Produktdetails:
|
| Artikel: | Schlangenkühlrohr für zylindrische Zelle | Spezifikation: | 55 * 3 mm, 50 * 2,5 mm und nach Ihren Wünschen |
|---|---|---|---|
| Feste Länge: | als Ihre Zeichnung | Dienstleistung im Designbereich: | JAWOHL |
| Form: | Gerade, Biegen, Schlange, , | Oberflächenbehandlung: | Pulverspray, Isolierbeschichtung, filmbeschichtet, walzblank |
| Paket: | Hölzerne Exportverpackung | Verarbeitungsmethode: | Stanzen, Stanzen, Biegen, Schweißen, Löten, Strangpressen, Schneiden |
| Schlüsselwörter: | Kühlband für EV, Kanalplatte aus Aluminium, Wasserkühlrohr für EV | Anwendung: | Personenkraftwagen, Schwerlastfahrzeuge, Lastkraftwagen, Kleinbusse, Rennwagen, Nutzfahrzeuge, Schif |
| Markieren: | Batterieseitige Kühlplatte aus Aluminium,batterieseitige Wasserkühlplatte,batterieseitige Kühlplatte aus Aluminium |
||
Batterieseitige Kühlwasser-Kühlplatte aus Aluminium für die Power Process Industries
TDie Aufgabe der Kühlplatte besteht darin, die maximale Lithium-Ionen-Batterie und optimale Leistung aufrechtzuerhalten.Wir sind Aluminiumhersteller, es ist einer unserer größten Vorteile, Kühlkomponenten auf Aluminiumbasis für EV-Batterien bereitzustellen.Wir haben ein strenges Qualitätskontrollsystem mit zertifiziertem TS 16949. Als reiche Erfahrung und gute Kommunikation haben wir einen guten Ruf bei den Kunden.
Merkmale:
*Designoptionen:
1) Kühlplatte stanzen
Es wird für prismatische Zellen und Batteriepacks, Boden- und Seitenkühllösung verwendet;

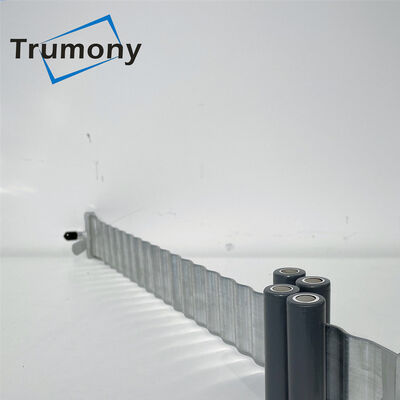

2) Schlangenförmiges Kühlband
Angewendet für zylindrische Zellen: 18650, 21700, 3270, 4680 usw.;
3) Mikrokanalrohr mit Verteiler
Für seitliche oder untere Batteriekühlung des Akkupacks;
4) Rollbonding-Kühlplatte;
5) Reibrührschweißplatte
Es hat einen einfacheren Schweißprozess, eine höhere Produktionseffizienz, eine höhere Schweißnahtfestigkeit und kann Probleme wie Poren und Flüssigkeitsaustritt beim Hochtemperatur-Schmelzschweißen vermeiden.
Unsere Vorteile:
1. Werkzeugentwicklung – wir machen das intern, damit wir erste Tests schnell und genau durchführen können.
2. Herstellung aller Arten von Wärmetauschern – wir können kundenspezifische Formen herstellen, damit die Teile in verschiedene Packungen passen.
3. Unterstützung bei der Konstruktion von Teilen – wir haben ein erfahrenes Ingenieurteam, das professionelle Vorschläge zur Machbarkeit neuer Konstruktionen machen kann.
4. One-Station-Service – wir können Wärmetauscher sowie die zugehörige Isolierung und Silikonmatte herstellen.So kann der Kunde eine integrierte Lösung erhalten.
Testfähigkeit:
|
Test der chemischen Zusammensetzung |
JAWOHL |
|
Physikalischer Test & Optiktest |
JAWOHL |
|
Rauheitstest & Härtetest |
JAWOHL |
|
Dehnungstest |
JAWOHL |
|
Salzsprühtest |
JAWOHL |
|
Burst-Test |
JAWOHL |
|
Stickstoff- und Heliumtest |
JAWOHL |
|
Strömungswiderstandstest |
JAWOHL.Innen- und Außenkorrosionstest |
|
Spannungstest |
JAWOHL |
|
Unter Wassertest |
JAWOHL.Überprüfen Sie die Leckage auf Schweißen |
Chemische Zusammensetzung
| Legierung | Si | Fe | Cu | Mn | mg | Kr | Zn | v | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95 (Si+Fe) | 0,05 ~ 0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05 ~ 0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Es kann nach Kundenwunsch angepasst werden!
Mechanische Eigenschaften
| Legierung | Temperament | Zugfestigkeit | Ertragsstärke | Verlängerung |
| 1050 | O/F/H111/H112 | ≥65 MPa | ≥200 MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
FAQ:
F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Ja, wir sind eine Fabrik mit mehr als 10 Jahren Geschichte in dieser Branche.
F: Welche Methode der Verarbeitungstechnologie?
A: Wir haben eine Lötlinie, eine Stanzlinie, eine Extrusionslinie und eine Prozesslinie mit Rollenknochen.Auch ein CNC-Zentrum ist verfügbar.
F: Wenn wir kein Design haben, können Sie beim Design helfen?
A: Ja, das können wir!Wir haben ein starkes und erfahrenes Designteam.Strömungspfaddesign, thermische Simulation, mechanische Simulation und Designoptimierung werden unterstützt.Bitte teilen Sie uns Ihr Detailprojekt mit, service8@trumony.com, wir würden gerne DFM für Sie durchführen.
F: Wie schnell können Sie einen Prototyp erstellen?
A: Etwa 3 bis 5 Wochen.Die genaue Vorlaufzeit hängt von Ihrem Design- und Produktionsprozess ab
