Produktdetails:
|
Produkt: | EV-Batteriekühlblech | Rohstoff: | Aluminium |
---|---|---|---|
Reihe: | 3 ***/6 *** | Temperament: | H112 |
Anwendungen: | EV-Autos, EV-Fahrrad, Kleinbus, 2 Radautos, LKW | Paket: | Exportstandardpaket |
Schlüsselwörter: | Kühlsystem der Batterie, kalte Platte des Wassers, Lithium-Ionen-Batterie-Kühlblech | Suface-Behandlung: | Gemahlen |
Komponenten: | TIM, Schnellverbinder, Pumpe | Prozess: | Schweißen, Bronzieren, lochend, Verdrängung, FSW |
Markieren: | Gemahlenes Aluminiumkühlblech,EV-Batterie-flüssige kalte Platte,Wärmetauscher-flüssige kalte Platte |

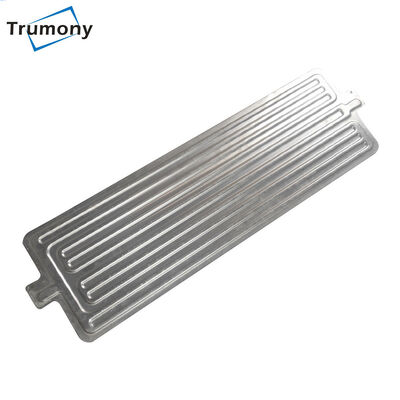

Elektro-Mobil-Batterie-flüssige kalte Platte für Wärmetauscher
Mit der zunehmenden Energiedichte der Instrumente, wird Flüssigkeitskühlungssystem mehr und mehr überwiegend.
Flüssigkeitskühlungssystem völlig die Kapazität der hohen Hitze der Flüssigkeit wirksam einsetzen, die die Hitze mit einer hohen Rate absorbiert und transportiert. sehr leistungsfähig, verglichen mit der Luftkühlung oder fester Leitung. Flüssigkeitskühlungssystem kann das Hitzeproblem lösen, das nicht durch traditionelle Luftkühlungssysteme gelöst werden kann. Und auch seine Kosten verringern ununterbrochen sich wegen des reiferen Produktionsverfahrens. Ohne Zweifel wird es eine kompakteste stützbare, kosteneffektive und leistungsfähige Methode, zum abzukühlen Wärmebelastungen von mit hoher Dichte.
Flüssigkeitskühlungssystem kann nicht ohne gut entwickelte kalte Aluminiumplatten arbeiten. Ist im Wärmeaustauschmaterial für so viele Jahre gewesen, Trumony ist fähig zum Herstellen einer passenden das Abkühlen Lösung für Sie.
Eigenschaften:
*Design Wahlen:
1) Lochendes Kühlblech
Es verwendete für prismatische Zell- und des Batteriesatzes, -unterseite u. -seiteabkühlende Lösung;
2) Abkühlendes Serpentinenband
Beantragt Rundzellen: 18650, 21700, 3270, 4680 und usw.;
3) Mikro-Kanalrohr mit Vielfältigkeit
Für das Seiten- oder untere Batterieabkühlen des Batteriesatzes;
4) Rollenabbindenkühlblech;
5) Reibungsaufruhr-Schweißensplatte
Es hat ein einfacheres Schweißverfahren, höhere Produktions-Leistungsfähigkeit, höhere Schweißungsstärke und kann Probleme wie Poren und flüssiges Durchsickern im Hochtemperaturschmelzschweißen vermeiden.
* kundengebundener Plattengrößen- und -flusskanalweg
1) Entwerfen Sie Ihre Flüssigkeitskühlungsplatte entsprechend Batteriesatz-Grenzgröße;
2) Optimierungsflussweg als Ergebnis der Strömungsfeldsimulation;
* one-stop Service-Paket
1) Dienstleistung im Designbereich: thermische Simulation, Strömungsfeldsimulation, Prototypherstellung;
2) Technische Unterstützung der on-line-Sitzung;
3) Beispielschneller Versand;
4) In Verbindung stehende Komponenten: thermisches Schnittstellenmaterial, Silikonauflage, Pumpe, Schnellverbinder.
Produktname | Flüssigkeitskühlungsplatte für EV |
Plattengröße | Als Ihr Antrag |
Zellen | Prismatische Batterie, Batteriesatz |
Struktur | Kühlkanalplatte, unteres Kühlblech, Verbindungsstück |
Stärke | Als Ihr Antrag |
Oberflächenbehandlung | Isolierungsbeschichtung, pulverisieren spary |
Komponenten | Schnellverbinder, Silikonauflage, Pumpe, etc. |
Service | Flüssigkeitskühlungsrohr-Dienstleistung im Designbereich, Hitzesimulationsservice, Flusswegvorschlag, beenden Produktionsmöglichkeit |
Schlüsselwörter:
Kühlsystem der Batterie, 4680 Zellen, die, kalte Platte des Wassers, Lithium-Ionen-Batterie-Kühlblech, flüssige abgekühlte Platte, Kühlmittelplatte, Wasser coldplate, Aluminiumkühlblech, flüssiges abgekühltes Band, wassergekühlte Platte, Flüssigkeitskühlungsplatte, Flüssigkeitskühlungsrohr, Schlangenrohr, abkühlende Batterie, Batteriekühlrohr, abgekühlte Aluminiumplatte, abgekühlte Platte für ESS, kalte Platte für EV-Batterie, thermische Simulation, Hitzesimulation, Lithium-Ionen-Batterie-Abkühlen abkühlen.
Chemische Zusammensetzung
Legierung | Si | F.E. | Cu | Mangan | Magnesium | Cr | Zn | V | Ti |
1050 | ≤0.25 | ≤0.40 | ≤0.05 | ≤0.05 | ≤0.05 | --- | ≤0.05 | ≤0.05 | ≤0.03 |
1100 | ≤0.95 (Si+Fe) | 0.05~0.20 | ≤0.05 | -- | -- | ≤0.10 | --- | --- | |
3102 | ≤0.40 | ≤0.70 | ≤0.1 | 0.05~0.4 | --- | --- | ≤0.3 | --- | ≤0.10 |
Es kann entsprechend dem Antrag der Kunden besonders angefertigt werden!
Mechanische Eigenschaften
Legierung | Temperament | Dehnfestigkeit | Streckgrenze | Verlängerung |
1050 | O/F/H111/H112 | ≥65MPa | ≥200MPa | ≥25% |
1100 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
3102 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
3003 | O/F/H111/H112 | ≥75MPa | ≥200MPa | ≥25% |
: Normalerweise 30% TT im Voraus, Betrag gezahlt vor Versand.
Q: Wie lang nimmt es für Proben und Massenproduktion?
: Normalerweise dauert es 15-20 Tage für neue Formen und freie Proben (innerhalb 5kg), nach Bestätigung, 25-30 Tage für Massenproduktion.
Q: OEM/ODM verfügbar?
: Ja können wir!
Q: Können Sie in Entwurf unterstützen?
: Ja können wir! Wir haben ein starkes und erfahrenes Designteam.
Q: Konnten Sie Probe zur Verfügung stellen?
: Ja werden wir geehrt, um Ihnen Proben für Qualitätskontrolle anzubieten.
Q: Ist Beispielauftrag annimmt?
: Ja nehmen wir Beispielauftrag an und wir können Dienstleistung im Designbereich zur Verfügung stellen!
