Elektrofahrzeug-Aluminium-Serpentinen-Wärmerohr für Batterie-Wärmemanagement

Mindestbestellmenge:	Beispielversuch kann vereinbart werden
Preis:	Verhandlungsfähig
Standardverpackung:	Standardverpackung exportieren
Lieferfrist:	4~6 Wochen mit Formwerkzeugzeit
Zahlungsmethode:	L/C, D/A, D/P, T/T
Lieferkapazität:	Jahr 1000000pcs/Every

Detailinformationen

Produktbeschreibung

Detailinformationen

Herkunftsort

CHINA

Markenname

Trumony

Zertifizierung

TS16949, ISO9001, RoHS

Modellnummer

TR-T22048

Artikel:

Serpentinenheizrohr aus Aluminium

Spezifikationen:

pro Ihren Antrag

Feste Länge:

Als Ihre Modulzeichnung

Dienstleistung im Designbereich:

JAWOHL

Unter Wassertest:

JAWOHL. Überprüfen Sie die Leckage auf Schweißen

Bersttest:

JAWOHL

Paket:

Hölzerne Exportverpackung

Verarbeitungsmethode:

Stanzen, Stanzen, Biegen, Schweißen, Löten, Strangpressen, Schneiden

Schlüsselwörter:

Schlangenförmiges Wärmerohr, Schlangenkühlband, Aluminium-Wärmetauscher für Elektrofahrzeuge

Anwendungen:

Elektrofahrzeugbatterie, ESS-Batterie, IGBT-Kühlung

Hervorheben:

Serpentinenrohr für Elektrofahrzeuge

Serpentinenrohr aus Aluminium

Serpentinenrohr für das Wärmemanagement der Batterie

Produktbeschreibung

Serpentine Heat Tube aus Aluminium für das Wärmemanagement der Batterie

Aluminium-Serpentinen-Wärmerohre werden häufig in verschiedenen Bereichen des Wärmeaustauschs eingesetzt, z. B. in Energieautomobilen / -fahrzeugen, Energiespeichersystemen, Einweichplatten, Temperaturausgleichsplatten und Sonnenkollektoren.Sonnenkollektor.

Extrusion	JAWOHL	eigenes Werkzeugzentrum
CNC	JAWOHL	eigenes CNC-Zentrum
Stempeln	JAWOHL	maximal 1,6 * 2,3 m
Löten	JAWOHL	automatische Lötlinie

Merkmale:

*Designoptionen:

1) Kühlplatte stanzen

Es wird für prismatische Zellen und Batteriepacks, Boden- und Seitenkühllösung verwendet;

2) Schlangenförmiges Kühlband

Angewendet für zylindrische Zellen: 18650, 21700, 3270, 4680 usw.;

3) Mikrokanalrohr mit Verteiler

Für seitliche oder untere Batteriekühlung des Akkupacks;

4) Rollbonding-Kühlplatte;

5) Reibrührschweißplatte

Es hat einen einfacheren Schweißprozess, eine höhere Produktionseffizienz, eine höhere Schweißnahtfestigkeit und kann Probleme wie Poren und Flüssigkeitsaustritt beim Hochtemperatur-Schmelzschweißen vermeiden.

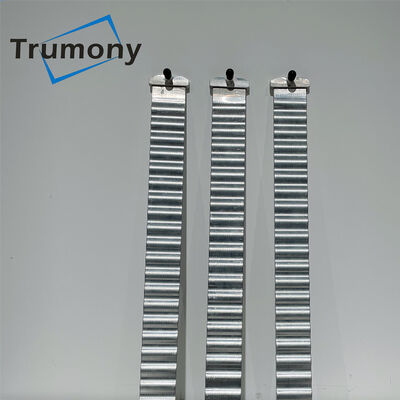

Elektrofahrzeug-Aluminium-Serpentinen-Wärmerohr für Batterie-Wärmemanagement 0

Unsere Vorteile:
1. Werkzeugentwicklung – wir machen das intern, damit wir erste Tests schnell und genau durchführen können.
2. Herstellung aller Arten von Wärmetauschern – wir können kundenspezifische Formen herstellen, damit die Teile in verschiedene Packungen passen.
3. Unterstützung bei der Konstruktion von Teilen – wir haben ein erfahrenes Ingenieurteam, das professionelle Vorschläge zur Machbarkeit neuer Konstruktionen machen kann.
4. One-Station-Service – wir können Wärmetauscher sowie die zugehörige Isolierung und Silikonmatte herstellen.So kann der Kunde eine integrierte Lösung erhalten.

Testfähigkeit:

Test der chemischen Zusammensetzung	JAWOHL
Physikalischer Test & Optiktest	JAWOHL
Rauheitstest & Härtetest	JAWOHL
Dehnungstest	JAWOHL
Salzsprühtest	JAWOHL
Burst-Test	JAWOHL
Stickstoff- und Heliumtest	JAWOHL
Strömungswiderstandstest	JAWOHL.Innen- und Außenkorrosionstest
Spannungstest	JAWOHL
Unter Wassertest	JAWOHL.Überprüfen Sie die Leckage auf Schweißen

Detailprodukte

Elektrofahrzeug-Aluminium-Serpentinen-Wärmerohr für Batterie-Wärmemanagement 1

Chemische Zusammensetzung

Legierung	Si	Fe	Cu	Mn	mg	Kr	Zn	v	Ti
1050	≤0,25	≤0,40	≤0,05	≤0,05	≤0,05	---	≤0,05	≤0,05	≤0,03
1100	≤0,95 (Si+Fe)		0,05 ~ 0,20	≤0,05	--	--	≤0,10	---	---
3102	≤0,40	≤0,70	≤0,1	0,05 ~ 0,4	---	---	≤0,3	---	≤0,10

Es kann nach Kundenwunsch angepasst werden!

Mechanische Eigenschaften

Legierung	Temperament	Zugfestigkeit	Ertragsstärke	Verlängerung
1050	O/F/H111/H112	≥65 MPa	≥200 MPa	≥25%
1100	O/F/H111/H112	≥75 MPa	≥200 MPa	≥25%
3102	O/F/H111/H112	≥75 MPa	≥200 MPa	≥25%
3003	O/F/H111/H112	≥75 MPa	≥200 MPa	≥25%

FAQ:

F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Ja, wir sind eine Fabrik mit mehr als 10 Jahren Geschichte in dieser Branche.

F: Welche Methode der Verarbeitungstechnologie?

A: Wir haben eine Lötlinie, eine Stanzlinie, eine Extrusionslinie und eine Prozesslinie mit Rollenknochen.Auch ein CNC-Zentrum ist verfügbar.

F: Wenn wir kein Design haben, können Sie beim Design helfen?

A: Ja, das können wir!Wir haben ein starkes und erfahrenes Designteam.Strömungspfaddesign, thermische Simulation, mechanische Simulation und Designoptimierung werden unterstützt.Bitte teilen Sie uns Ihr Detailprojekt mit, service8@trumony.com, wir würden gerne DFM für Sie durchführen.

F: Wie schnell können Sie einen Prototyp erstellen?

A: Etwa 3 bis 5 Wochen.Die genaue Vorlaufzeit hängt von Ihrem Design- und Produktionsprozess ab
