Produktdetails:
|
| Artikel: | Serpentinenrohr aus Aluminium | Spezifikationen: | als Ihre Zeichnung |
|---|---|---|---|
| Feste Länge: | pro Ihren Antrag | Testen: | Unter Wassertest, Bersttest, Stickstoff- und Heliumtest usw. |
| Sammlerzellen: | 18650, 21700, 32700, 4680, 4695 ... | Service: | Design, thermische Simulation, Strömungsfeldverteilung... |
| Paket: | Exportholzverpackung | Verarbeitungsmethode: | Stanzen, Strangpressen, Stanzen, Biegen, Schweißen, Löten, Schneiden |
| Schlüsselwörter: | Serpentinenrohr, Schlangenkühlband, Aluminiumrohr für Wärmeübertrager, Aluminiumwärmetauscher für El | Anwendungen: | Elektrofahrzeugbatterie (verschiedene EV-Autos), ESS-Batterie, IGBT-Kühlung |
| Markieren: | Energiespeicher-Wasserkühlrohr,Aluminium-Wasser-Serpentinenrohr,Serpentinen-Wasserkühlrohr |
||

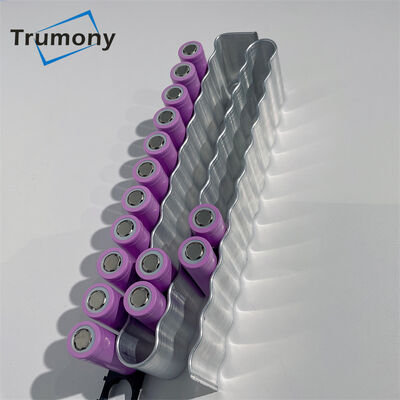

Wasserkühlrohr mit großer Kontaktfläche für die Energiespeicherung
Die Leistung des Power-Akkus hängt eng mit der Akkutemperatur zusammen.Um die Lebensdauer der Powerzelle so lange wie möglich zu verlängern und die maximale Leistung zu erhalten, muss die Batterie innerhalb des angegebenen Temperaturbereichs verwendet werden.Im Prinzip befindet sich die Energiezelle der tatsächlichen Batterietemperatur innerhalb des Bereichs von –40°C bis +55°C in einem Betriebszustand.Das Flüssigkeitskühlsystem ist der bessere Weg, um die Batteriezelle auf einer stabilen Temperatur zu halten.
Trumony ist ein professioneller Thermomanagement Anbieter mit jahrzehntelanger Erfahrung.Wir haben viele Projekte durchgeführt: Wir haben gute Lösungen für zylindrische Zellen, für prismatische Zellen, auch für Beutelpackungen.
| Extrusion | JAWOHL | eigenes Werkzeugzentrum |
| CNC | JAWOHL | eigenes CNC-Zentrum |
| Stempeln | JAWOHL | maximal 1,6 * 2,3 m |
| Löten | JAWOHL | automatische Lötlinie |
Merkmale:
*Designoptionen:
1) Kühlplatte stanzen
Es wird für prismatische Zellen und Batteriepacks, Boden- und Seitenkühllösung verwendet;
2) Schlangenförmiges Kühlband
Angewendet für zylindrische Zellen: 18650, 21700, 3270, 4680 usw.;
3) Mikrokanalrohr mit Verteiler
Für seitliche oder untere Batteriekühlung des Akkupacks;
4) Rollbonding-Kühlplatte;
5) Reibrührschweißplatte
Es hat einen einfacheren Schweißprozess, eine höhere Produktionseffizienz, eine höhere Schweißnahtfestigkeit und kann Probleme wie Poren und Flüssigkeitsaustritt beim Hochtemperatur-Schmelzschweißen vermeiden.
Unsere Vorteile:
1. Erfahrung in der Integration von Verteilern, Schläuchen und thermischen Schnittstellenmaterialien
2. Erfahrung in der Konstruktion und Herstellung von großformatigen Platten
3. Die Simulation unterstützt das Strömungskanaldesign für Druckabfall, Strömung und Wärmeverteilung
4. Material mit hoher Korrosionsbeständigkeit und geringer Leitfähigkeit für Batteriekühlungsanwendungen
5. Flexible Designlösungen für alle Arten von Batteriepacks.
Testfähigkeit:
|
Test der chemischen Zusammensetzung |
JAWOHL |
|
Physikalischer Test & Optiktest |
JAWOHL |
|
Rauheitstest & Härtetest |
JAWOHL |
|
Dehnungstest |
JAWOHL |
|
Salzsprühtest |
JAWOHL |
|
Burst-Test |
JAWOHL |
|
Stickstoff- und Heliumtest |
JAWOHL |
|
Strömungswiderstandstest |
JAWOHL.Innen- und Außenkorrosionstest |
|
Spannungstest |
JAWOHL |
|
Unter Wassertest |
JAWOHL.Überprüfen Sie die Leckage auf Schweißen |
Chemische Zusammensetzung
| Legierung | Si | Fe | Cu | Mn | mg | Kr | Zn | v | Ti |
| 1050 | ≤0,25 | ≤0,40 | ≤0,05 | ≤0,05 | ≤0,05 | --- | ≤0,05 | ≤0,05 | ≤0,03 |
| 1100 | ≤0,95 (Si+Fe) | 0,05 ~ 0,20 | ≤0,05 | -- | -- | ≤0,10 | --- | --- | |
| 3102 | ≤0,40 | ≤0,70 | ≤0,1 | 0,05 ~ 0,4 | --- | --- | ≤0,3 | --- | ≤0,10 |
Es kann nach Kundenwunsch angepasst werden!
Mechanische Eigenschaften
| Legierung | Temperament | Zugfestigkeit | Ertragsstärke | Verlängerung |
| 1050 | O/F/H111/H112 | ≥65 MPa | ≥200 MPa | ≥25% |
| 1100 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3102 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
| 3003 | O/F/H111/H112 | ≥75 MPa | ≥200 MPa | ≥25% |
FAQ:
F: Sind Sie ein Handelsunternehmen oder Hersteller?
A: Ja, wir sind eine Fabrik mit mehr als 10 Jahren Geschichte in dieser Branche.
F: Welche Methode der Verarbeitungstechnologie?
A: Wir haben eine Lötlinie, eine Stanzlinie, eine Extrusionslinie und eine Prozesslinie mit Rollenknochen.Auch ein CNC-Zentrum ist verfügbar.
F: Wenn wir kein Design haben, können Sie beim Design helfen?
A: Ja, das können wir!Wir haben ein starkes und erfahrenes Designteam.Strömungspfaddesign, thermische Simulation, mechanische Simulation und Designoptimierung werden unterstützt.Bitte teilen Sie uns Ihr Detailprojekt mit, service8@trumony.com, wir würden gerne DFM für Sie durchführen.
F: Wie schnell können Sie einen Prototyp erstellen?
A: Etwa 3 bis 5 Wochen.Die genaue Vorlaufzeit hängt von Ihrem Design- und Produktionsprozess ab
